液壓站

液壓站組成及工作原理：

　　 　液壓站是液壓傳動裝置的動力源，按驅動裝置要求的流向、壓力和流量供油，適用于驅動裝置與液壓站分離的各種機械上，將液壓站與驅動裝置(油缸或油馬達)用油管相連， 液壓站即可實現各種規定的動作。

　　 　工作原理：電機帶動油泵工作提供壓力源，通過集成塊、液壓閥等對驅動裝置(油缸或油成達)進行方向、壓力、流量的調節和控制，實現各種規定動作。

　型號表注方式：

　　標記示例：

　　　泵裝置上置立式，油箱容量160升，采用單級葉片泵，電機功率2.2千瓦，工作壓力63kgf/cm2，板式的液壓站。可標為：YZL160D2.2

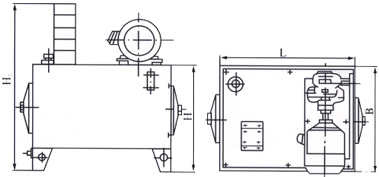

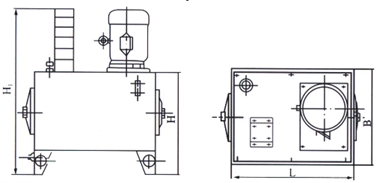

　　YZ系列液壓站典型布置方式、外形、尺寸



油箱容量 （升） L B H 25       40       63       100 700 500 520 160 800 600 600 250 900 700 700 400 1000 800 850 630 1200 900 930 800 1300 1000 970

　　

油箱容量 （升） L B H 100 700 500 520 160 800 600 600 250 900 700 700 400 1000 800 850

本系列液壓站根據用戶要求及依據工況條件，可以做到：

　　 1)、按系統配置集成塊或不帶集成塊；

　　 2)、可設置冷卻器，加熱器，蓄能器；
